PROSES KONTROL SİSTEMLERİ
SCADA VE TELEMETRİ UYGULAMALARI
“SU”YA ÖZEL ÇÖZÜMLER
Sistem , Temiz su dağıtımının
(Kuyular, Pompalar, depolar,..)
- Otomatik çalışmasını sağlar
- Uzaktan izlenmesi ve kontrol edilmesine olanak tanır

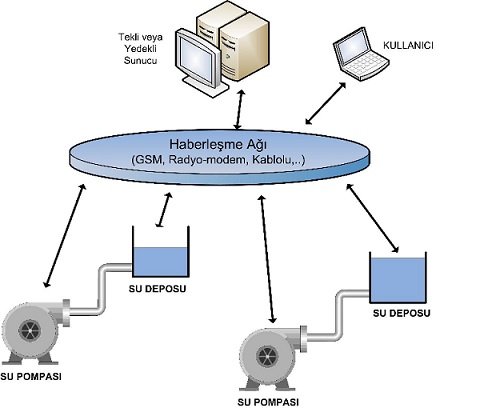

GSM Tabanlı Temiz Su Dağıtım Şebekeleri Kontrol ve Uzaktan İzleme Sistemi
Çalışma Prensipleri
- Depolara takılan ölçüm sensörleri pompaları otomatik olarak çalıştırır
- Sistem özel GPRS modem sayesinde, GSM kapsama alanındaki herhangi bir yerden sunucu ile kontrol ünitesi arasında, GPRS üzerinden kalıcı bağlantı sağlanır.
- Modem, geçici GSM Şebekesi arızalarında bağlantının koptuğunu algılıyarak tekrar bağlantı kurmak için denemeler yapar. Ayrıca gprs üzerinden uzun süreli veri alışverişi olmaz ise kontrol ünitesi modemin enerjisini kapatıp açarak tekrar şebekeye bağlanmasını sağlar.
- Kontrol ünitesine depo seviyesi gibi ölçüm cihazları, motorlara ait kumanda sinyalleri bağlanır. Kendi içerisinde yüklü olan otomatik çalışma programını çalıştırır. Kendi LCD ekranından sinyal durumları ve sunucu ile haberleşme durumu izlenebilir.
- Sunucu ile kontrol ünitesinin haberleşmesi belirli bir süre kesildiği takdirde emniyetli çalışma pozisyonuna geçer. (Durdurma, Çalıştırma veya belli aralıklar ile çalıştırma,..) Haberleşme geri geldiğinde normal çalışmaya döner.
- Sunucu (Server) bünyesinde tüm izleme, kontrol işlemleri yönetilir. Sadece yetkili kişiler yakından veya uzaktan bağlanabilir. Tüm noktalardaki sinyal durumları, haberleşme durumları takip edilebilir ve kayıt altına alınır.
Sistemin Avantajları
- Pompalar sadece gerektiği zaman çalışacağından dolayı elektrik enerjisi tasarrufu sağlanır. (%50 ye varan tasarruf)
- Noktalara olan periyodik veya arıza amaçlı ziyaretlerin azalacağından dolayı araç giderlerinde azalma sağlanır.
- Pompalar gerektiği miktarda çalışacağı için taşmaların ve su israfının önlenmesi sağlanır
- Montajı kolay olduğu için, istenildiği takdirde başka bir noktada kullanmak için kolayca sökülüp takılabilir. (Yer değiştiren, yeni açılan kuyular gibi..)
- GPRS tabanlı olmayan, mevcut su scada sistemlerinin de uzaktan takibi için de kullanılabilir. (Telsiz, Radyo- modem, kablolu sistemler gibi...)
- Sunucu donanımı , isteğe göre müşteride veya güvenilir veri merkezlerinde barındırılabilir.
- Cihaz sayısında herhangi bir alt limit veya üst limit yoktur.
- Yukarıda anlatılan seviye kontrolünün yanısıra sisteme debimetre bağlantısı ile su debisi ve endeksi, basınç transmitteri ile hat basıncı izlenebilir. Pnömatik veya elektrik aktuatörlü vanalar ile vana kontrölü de yapılabilmektedir. Ayrıca motorlara takılacak enerji analizörü ile de elektrik tüketimlerinin indüktif ceza sınırnda olup olmadığı da takip edilebilir.
- Elektrik enerjisi olmayan depolarda küçük bir güneş paneli ve/veya rüzgar gülü ile cihazın enerjisi temin edilir
- Gelecekteki haberleşme teknolojilerine de açıktır (UMTS, 5G, gibi...)
- Radyo modem kullanılan sistemlerdeki gibi Telekominikasyon Kurumundan onay almaya gerek yoktur.
